Værftshallerne, Helsingør
Kort svar
Helsingør Kommune har omdannet tre værftshaller fra 1887 til ramme for koncerter, markeder og andre kulturarrangementer. Vi udførte VVS- og ventilationsentreprisen for totalentreprenøren Elindco: syv ventilationsanlæg, opvarmning gennem hallernes oprindelige dysekranse og automatisk brandventilation (ABV) med 12 brandventilatorer i hal 14, 17 og 19.
- Recirkuleret luft
- 95.000m³/h
- Brandventilatorer på tag
- 12stk.
Faktaboks
- Sag
- Værftshallerne, Helsingør
- Bygherre
- Helsingør Kommune
- Rådgiver
- Norconsult A/S
- Entrepriseform
- Underentreprise for Elindco A/S
- Omfang
- 7 ventilationsanlæg, 3 ABV-anlæg og VVS i hal 14, 17 og 19, 8.132 m² etageareal
- Branche
- Hotel og kultur
- Adresse
- Ny Kronborgvej 10, 3000 Helsingør
- Projektleder
- Peter Sewohl
Sagen i tre trin
01
Behovet
02
Det svære
03
Det vi gjorde
Anlæggene
Målte værdier fra funktionsafprøvningen 3. november 2025. SEL-krav for recirkulationsanlæg: under 0,9 kW/(m³/s).
| Anlæg | Betjener | Aggregat | Luftmængde, krav | Luftmængde, målt | SEL, kW/(m³/s) |
|---|---|---|---|---|---|
| VEN11 + VEN12 | Hal 14, recirkulation via dysekranse | 2 × Systemair Geniox 27 | 2 × 25.000 m³/h | 25.065 / 25.032 m³/h | 0,40 / 0,41 |
| VEN13 + VEN14 | Hal 17, recirkulation via dysekranse | 2 × Systemair Geniox 18 | 2 × 10.000 m³/h | 10.006 / 9.951 m³/h | 0,39 / 0,39 |
| VEN15 + VEN16 | Hal 19, recirkulation via dysekranse | 2 × Systemair Geniox 18 | 2 × 12.500 m³/h | 12.547 / 12.530 m³/h | 0,44 / 0,41 |
| VEN23 | Friskluft, hal 19 og birum (teknikrum 2. sal) | Systemair Geniox 24, rotorveksler | 15.000 m³/h | 15.423 / 15.048 m³/h (ind/ud) | 1,43 |
| ABV, 3 anlæg | Hal 14, 17 og 19, brandventilation og komfortudsugning | 12 × F400 aksialventilator | 54.000 m³/h pr. ventilator · ABV type 1 · DS 428 og DBI 027 | ||
| Recirkulation i alt (6 anlæg) | 95.000 m³/h | 95.131 m³/h | |||
Fotos fra sagen
Klik for at se dem store. 12 fotos.

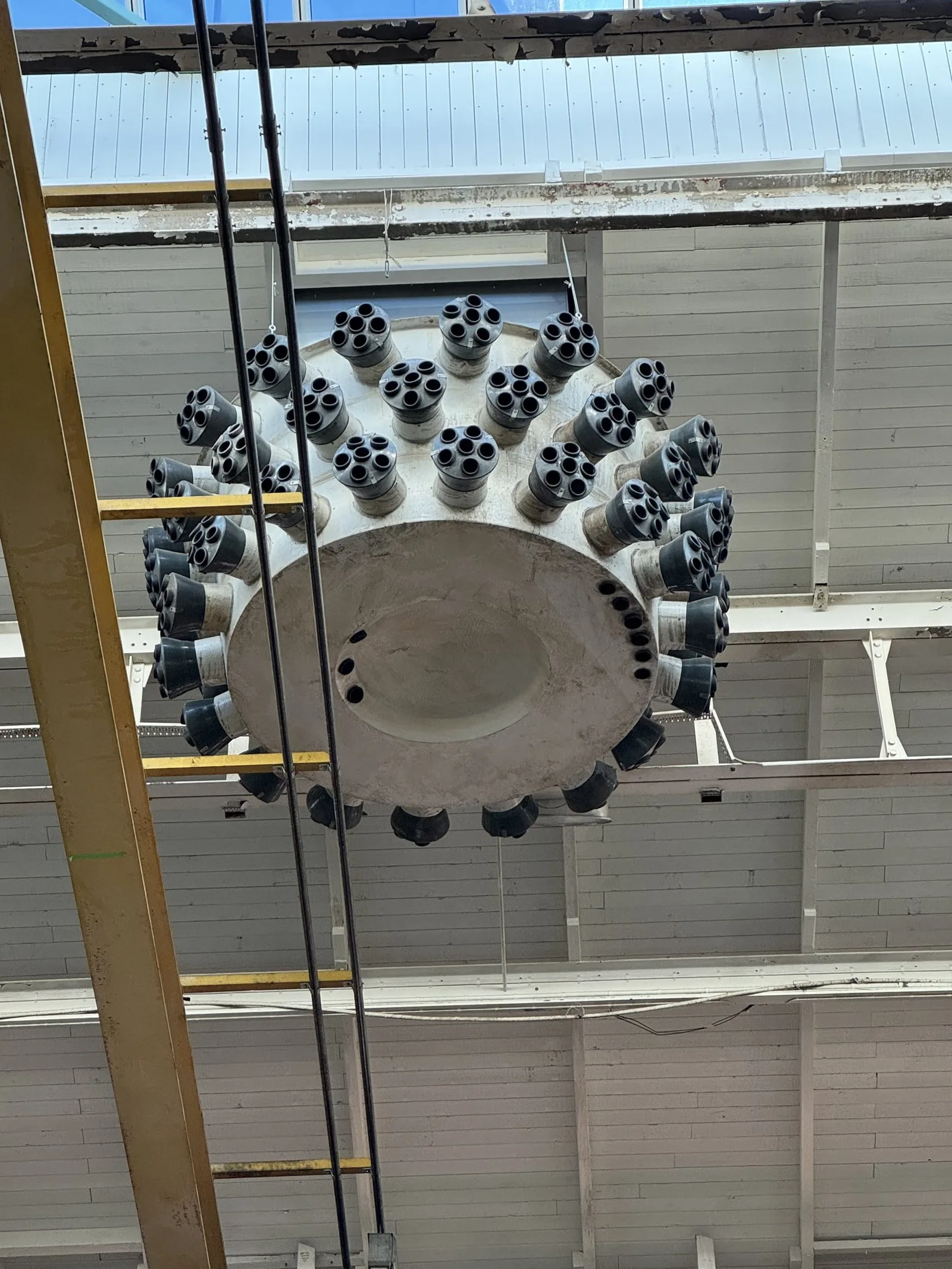

En af hallernes oprindelige dysekranse, nu tilsluttet de nye recirkulationsanlæg. Foto: Helsingør Ventilation.

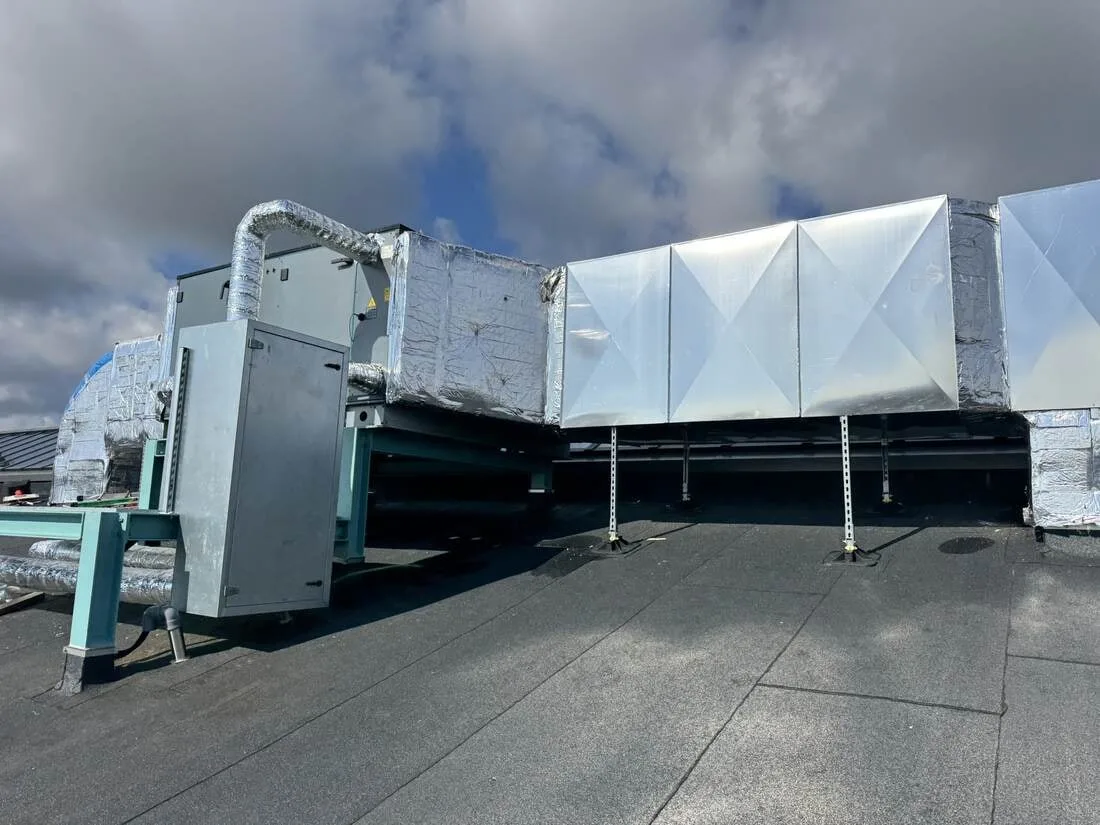

Recirkulationsanlæg og kanalføring på taget. Foto: Helsingør Ventilation.

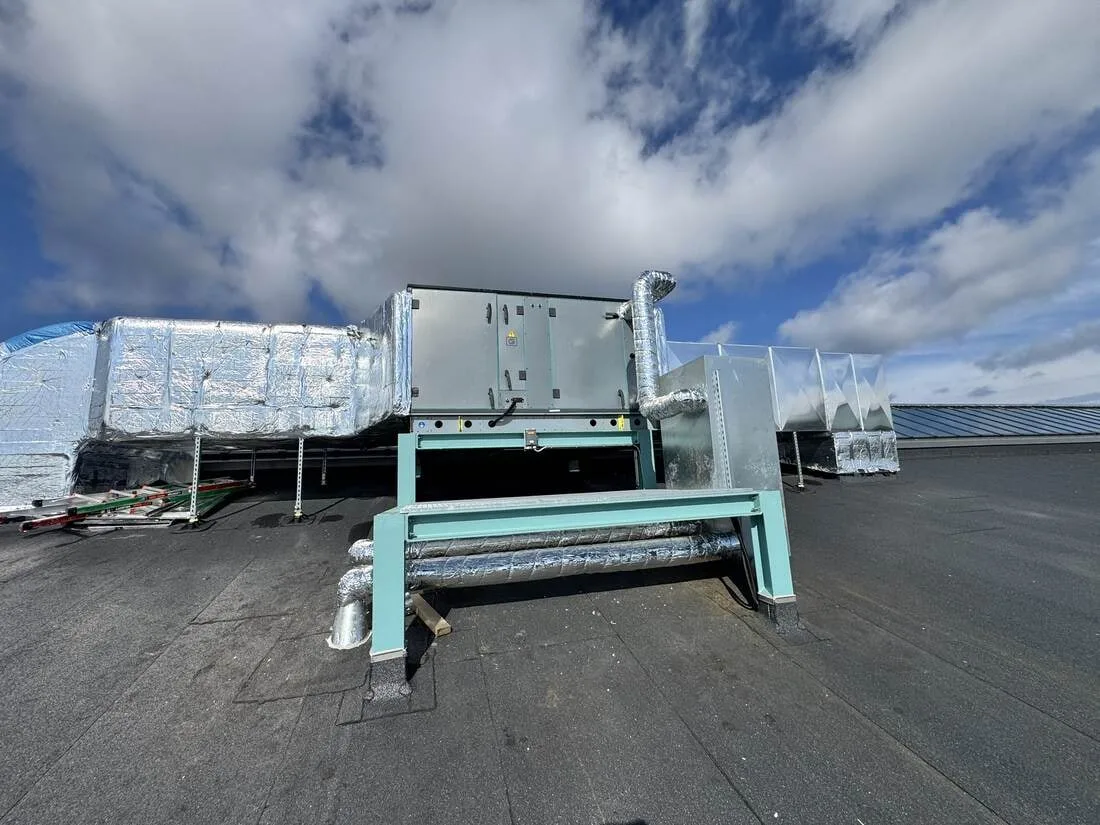

Recirkulationsaggregat på taget. Foto: Helsingør Ventilation.

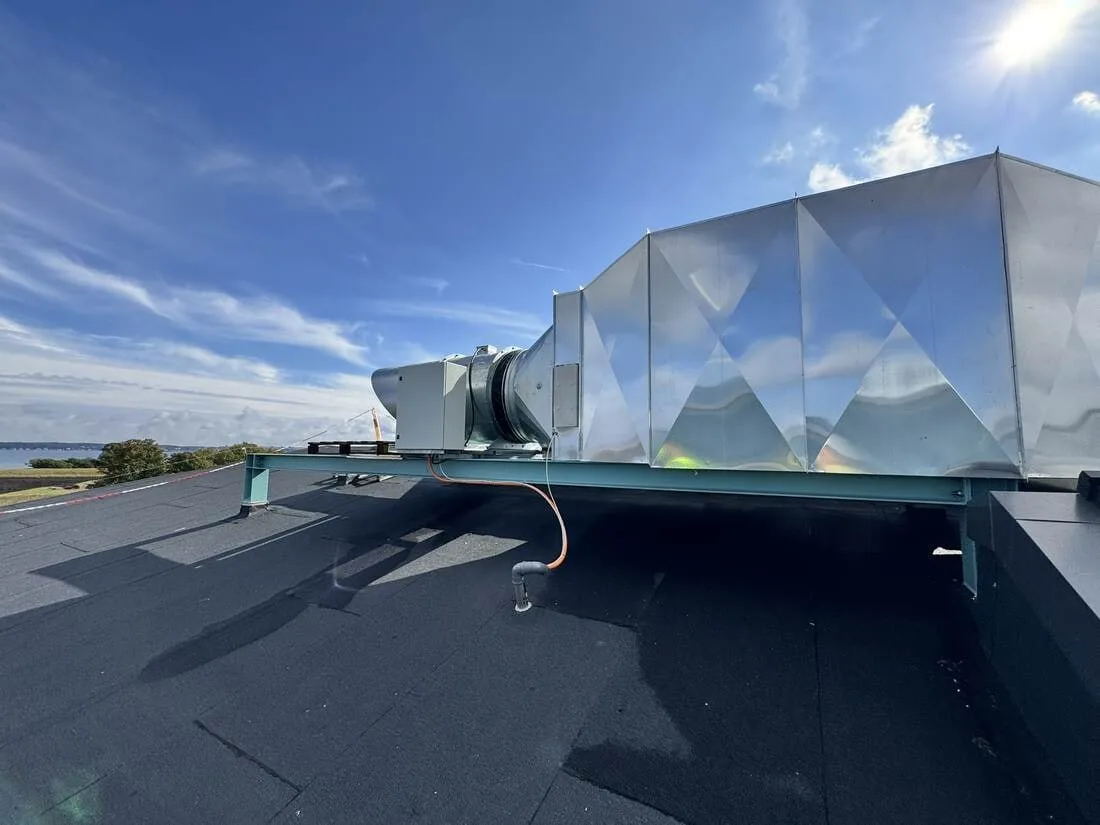

Ventilator og kanal på taget. Foto: Helsingør Ventilation.

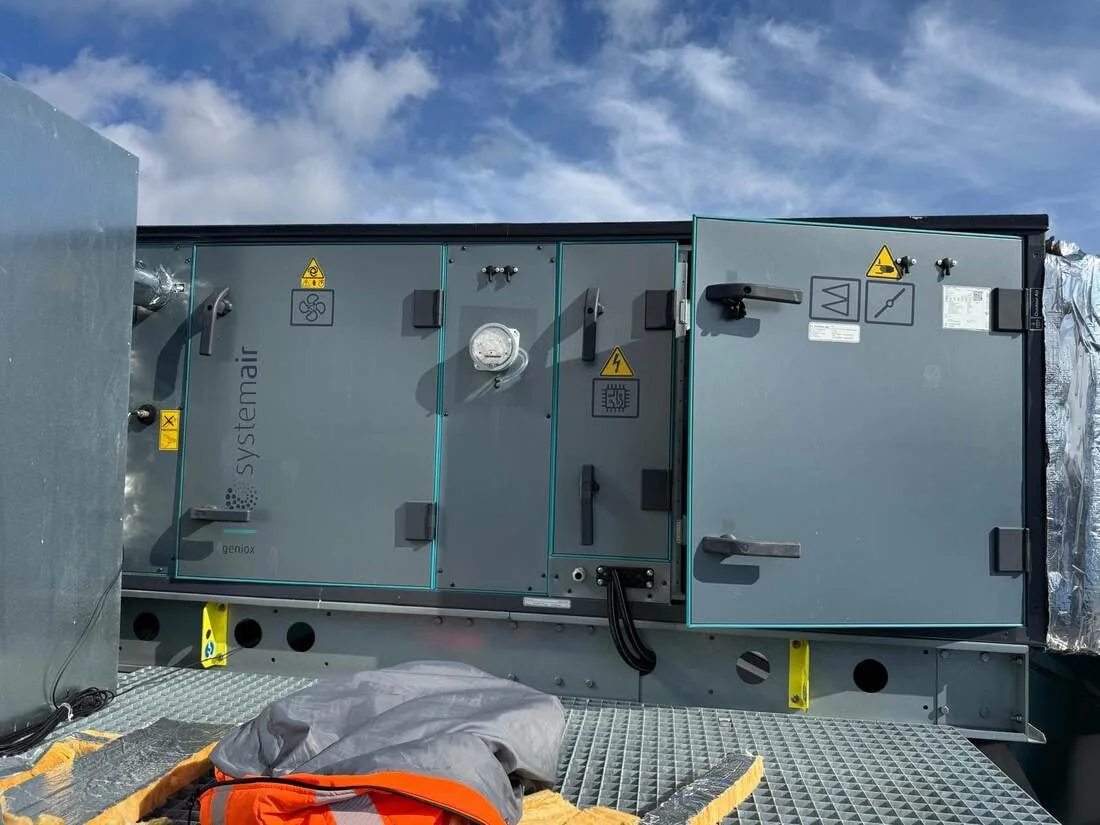

Systemair Geniox-aggregat på taget. Foto: Helsingør Ventilation.

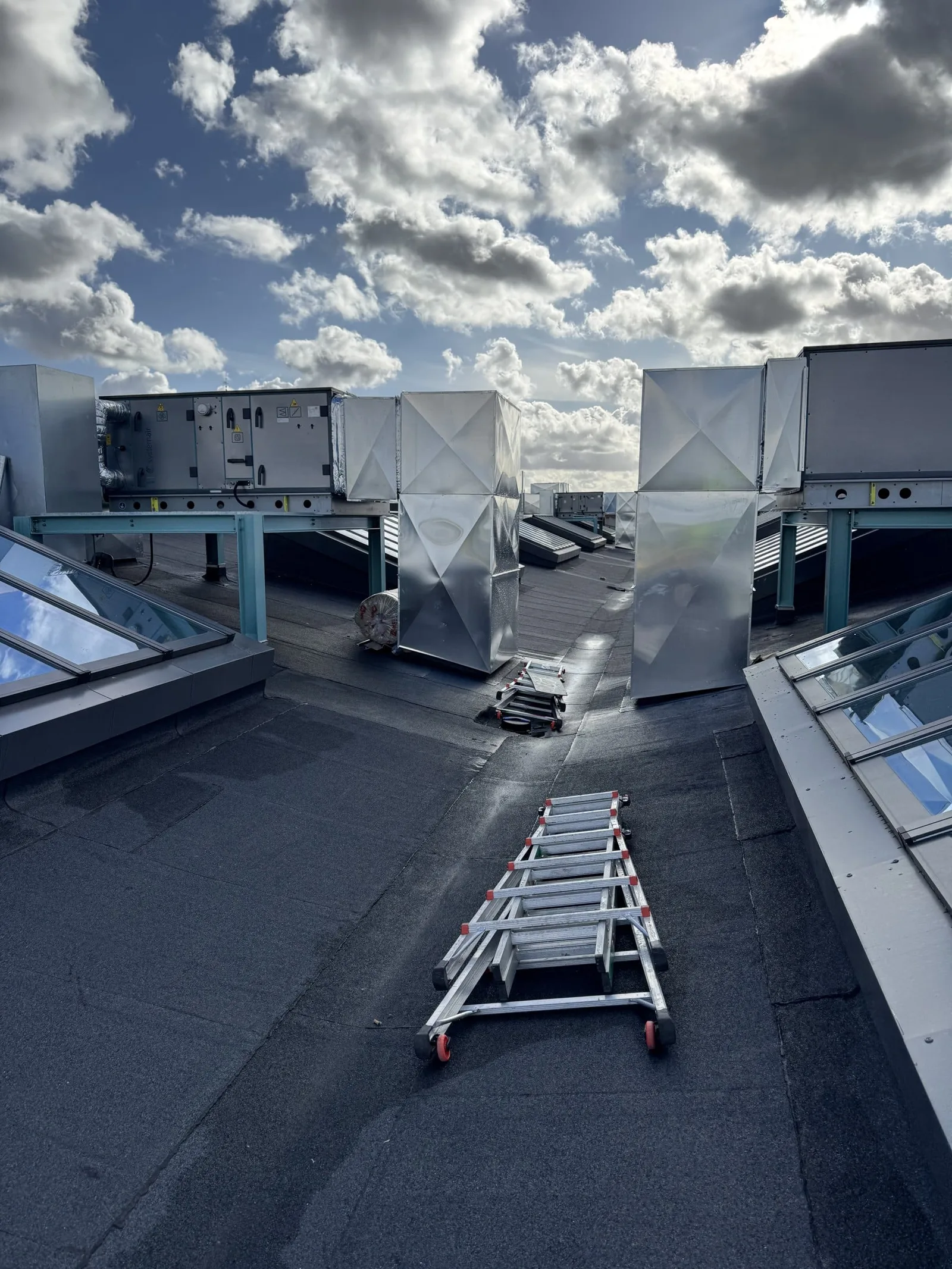

Aggregaterne på taget. Foto: Helsingør Ventilation.

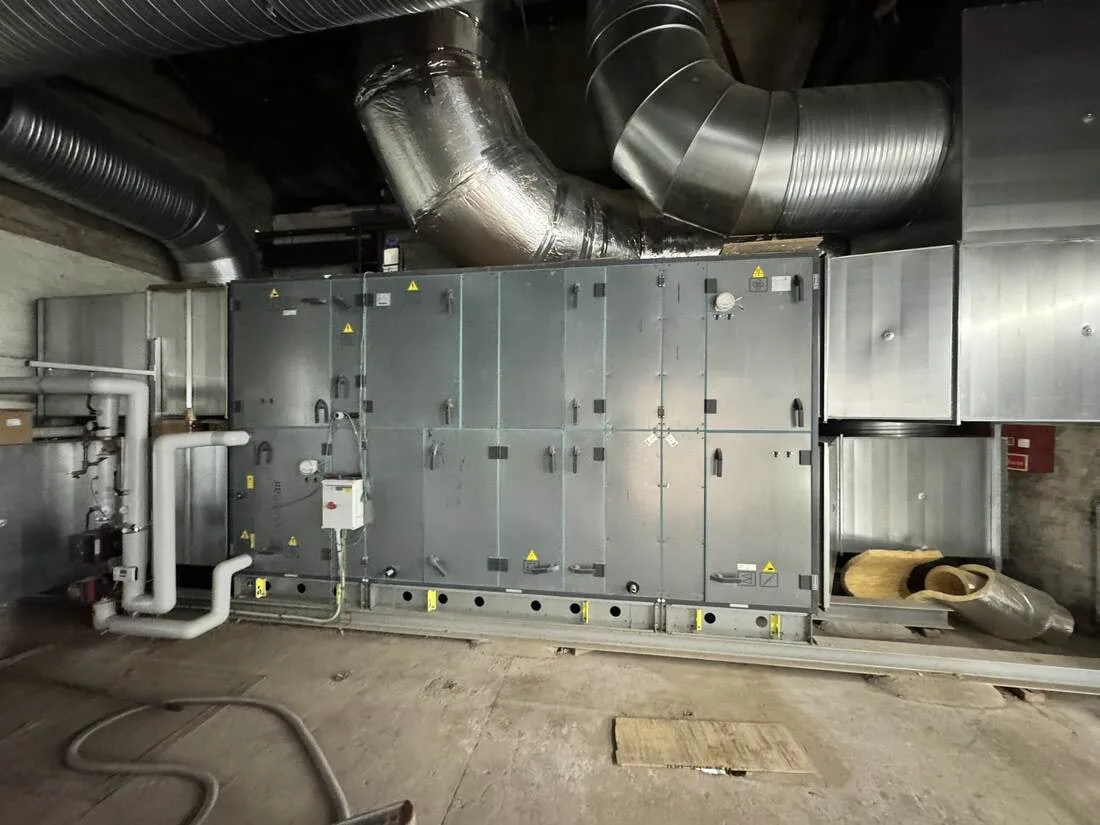

Friskluftanlægget VEN23 i teknikrummet i hal 19. Foto: Helsingør Ventilation.

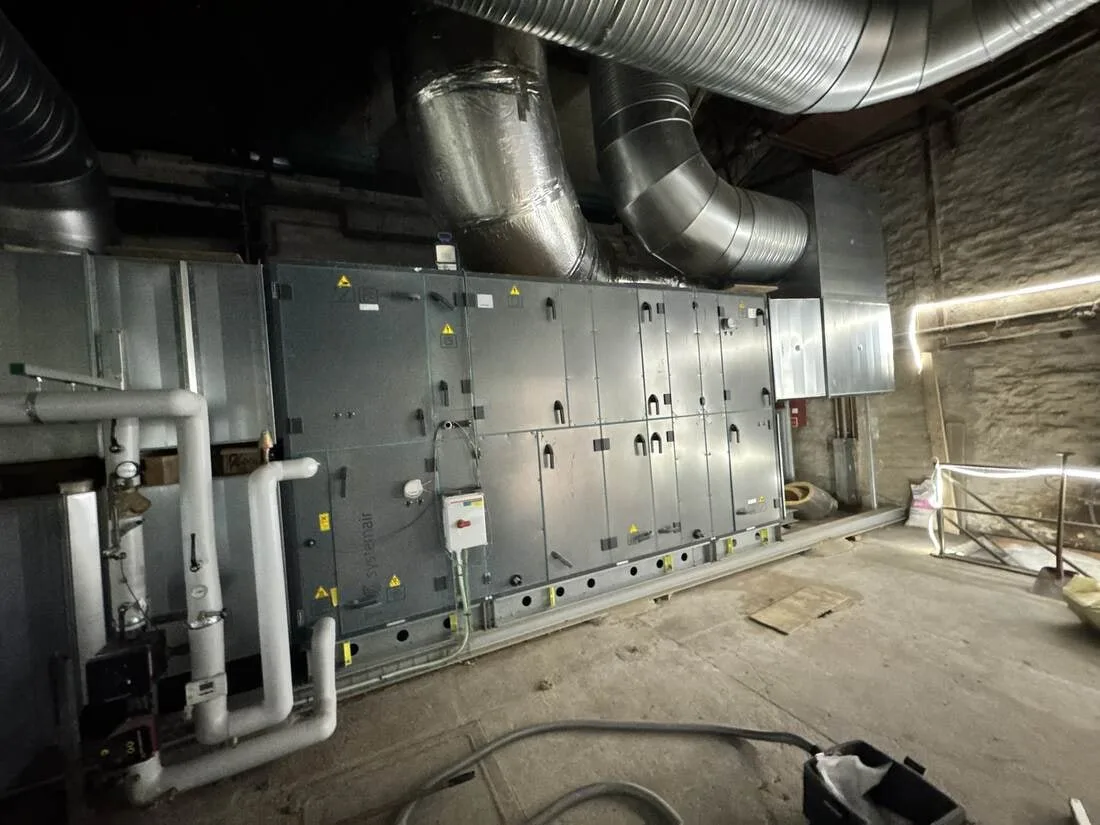

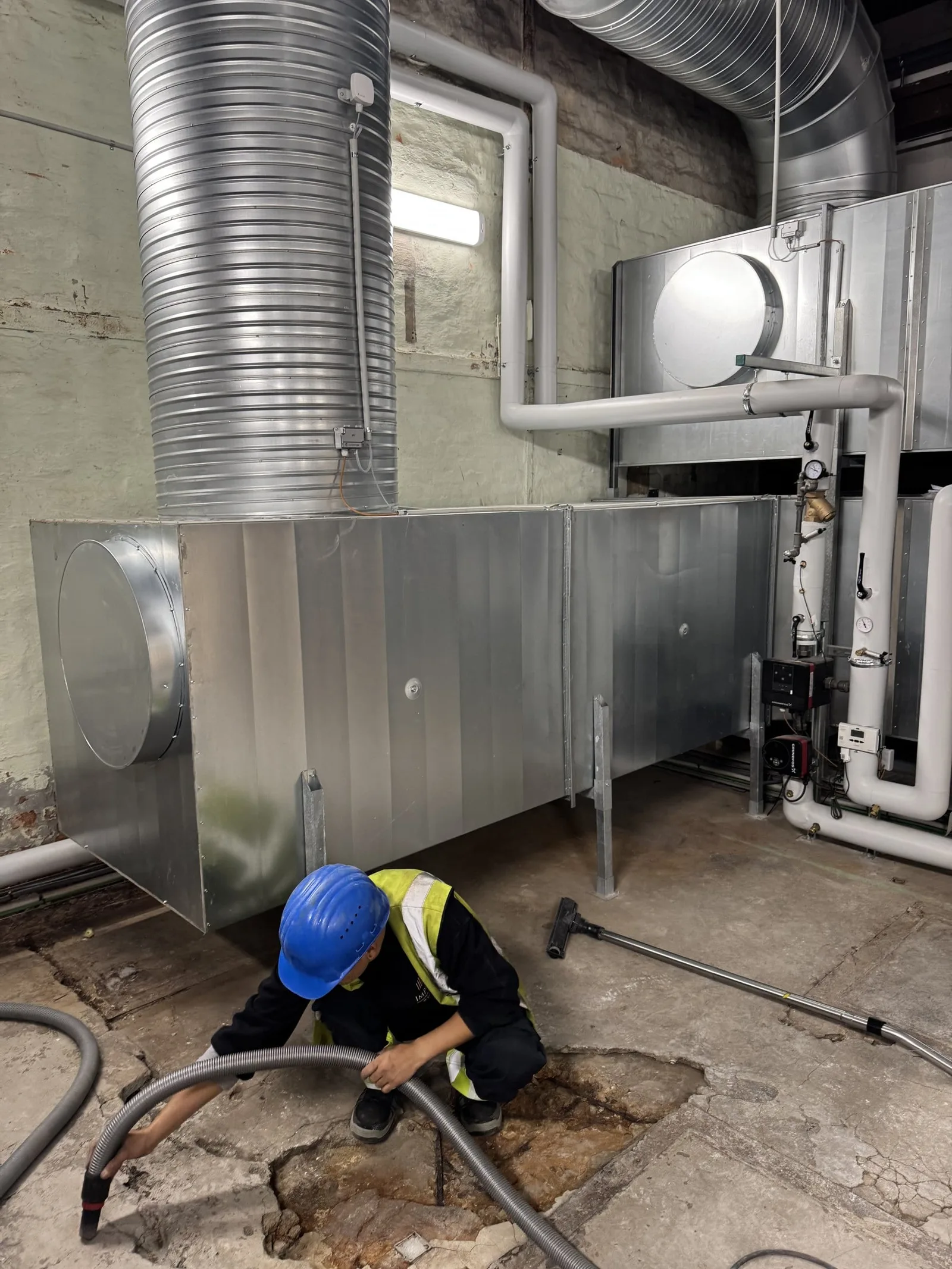

Teknikrummet i hal 19. Foto: Helsingør Ventilation.
Teknikrummet. Foto: Helsingør Ventilation.

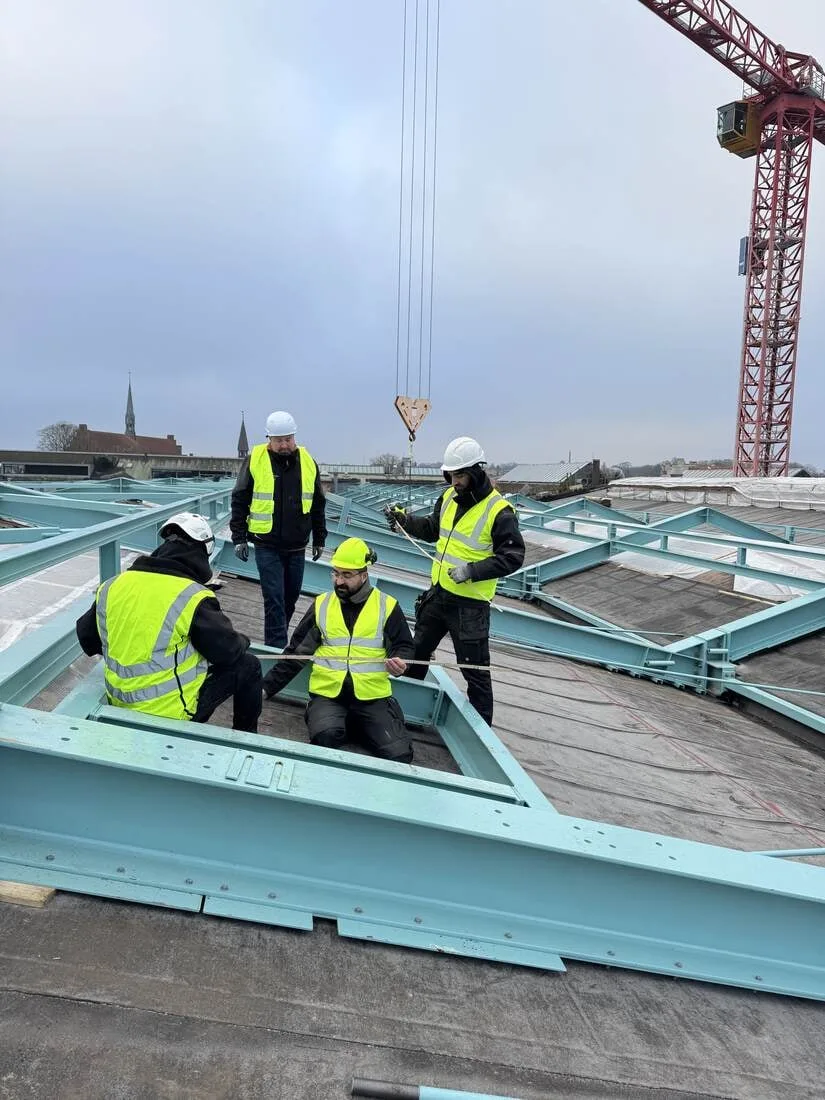

Montage på taget. Foto: Helsingør Ventilation.

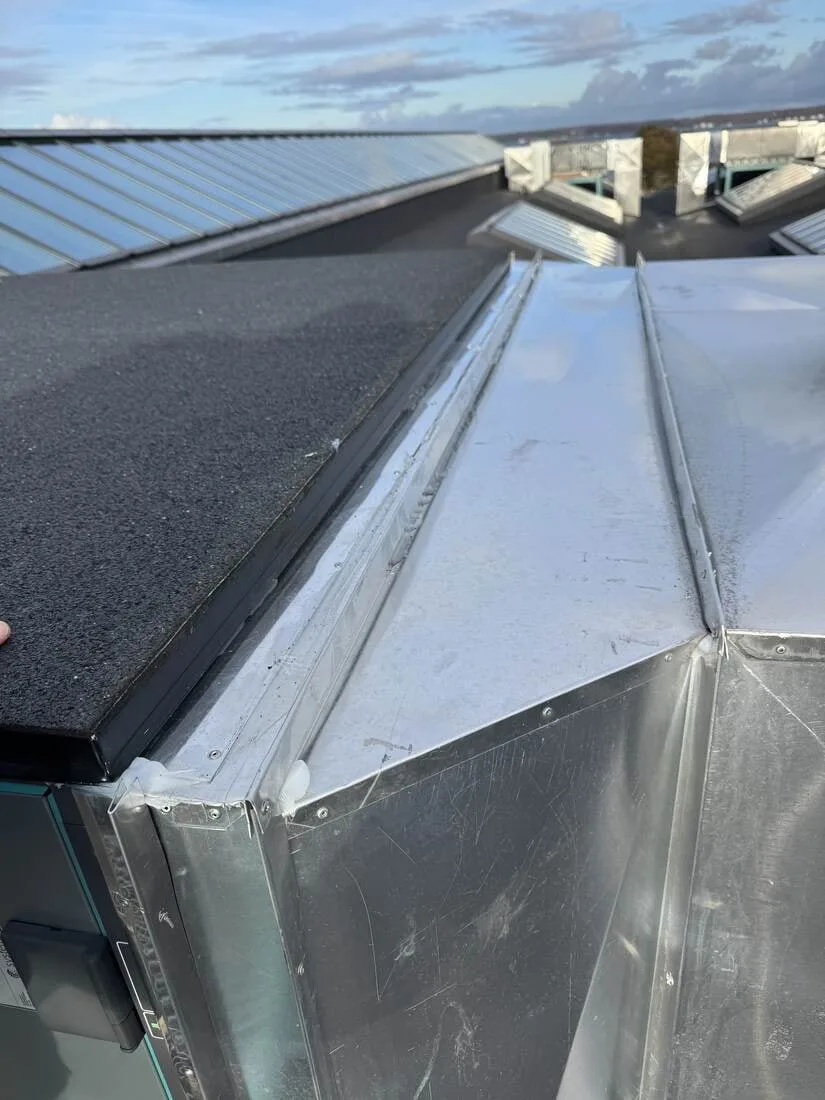

Kanal ført over tagryggen. Foto: Helsingør Ventilation.

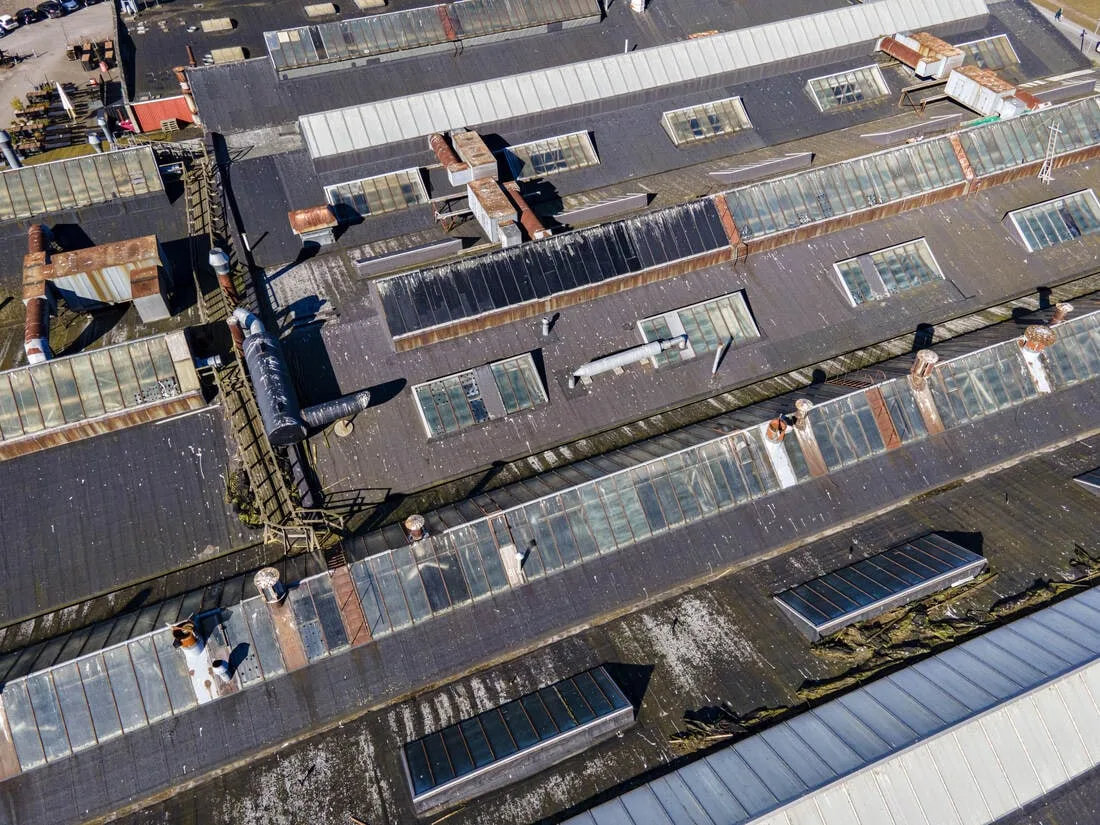

Tagene før ombygningen, marts 2023. Foto: Helsingør Ventilation.
Spørgsmål om sagen
Hvordan varmer man en 15 meter høj hal op til publikum?
I Værftshallerne sker det med recirkulationsanlæg på taget, der suger hallens egen luft op, varmer den på en varmeflade og blæser den ned gennem dysekranse under taget. Dyserne kaster luften ned i opholdszonen, så varmen ikke bliver hængende oppe under kip.
Hvad er ABV, og hvorfor fik hallerne det?
ABV står for automatisk brandventilation. Hallerne skulle åbnes for koncerter og andre arrangementer med publikum, og bygherren havde brug for brandventilation, der kunne fjerne røg og varme ved brand. I Værftshallerne aktiveres anlæggene af ABA-anlægget: ventilatorerne på taget suger røg og varme ud, mens hallernes porte åbner for erstatningsluft, så publikum kan komme sikkert ud. Anlæggene er udført efter DS 428 og DBI-retningslinje 027.
Kan eksisterende dysekranse genbruges i en ombygning?
Ja, når dyserne er intakte og kan levere den nødvendige luftmængde. På Værftshallerne ønskede bygherren dem bevaret som en del af hallernes historie. Det kræver, at aggregater og kanaler dimensioneres efter de eksisterende dyser, og at lufthastigheden i opholdszonen eftervises ved indreguleringen.
