Skole og uddannelse · Helsinge

Helsinge Skole, bibliotek

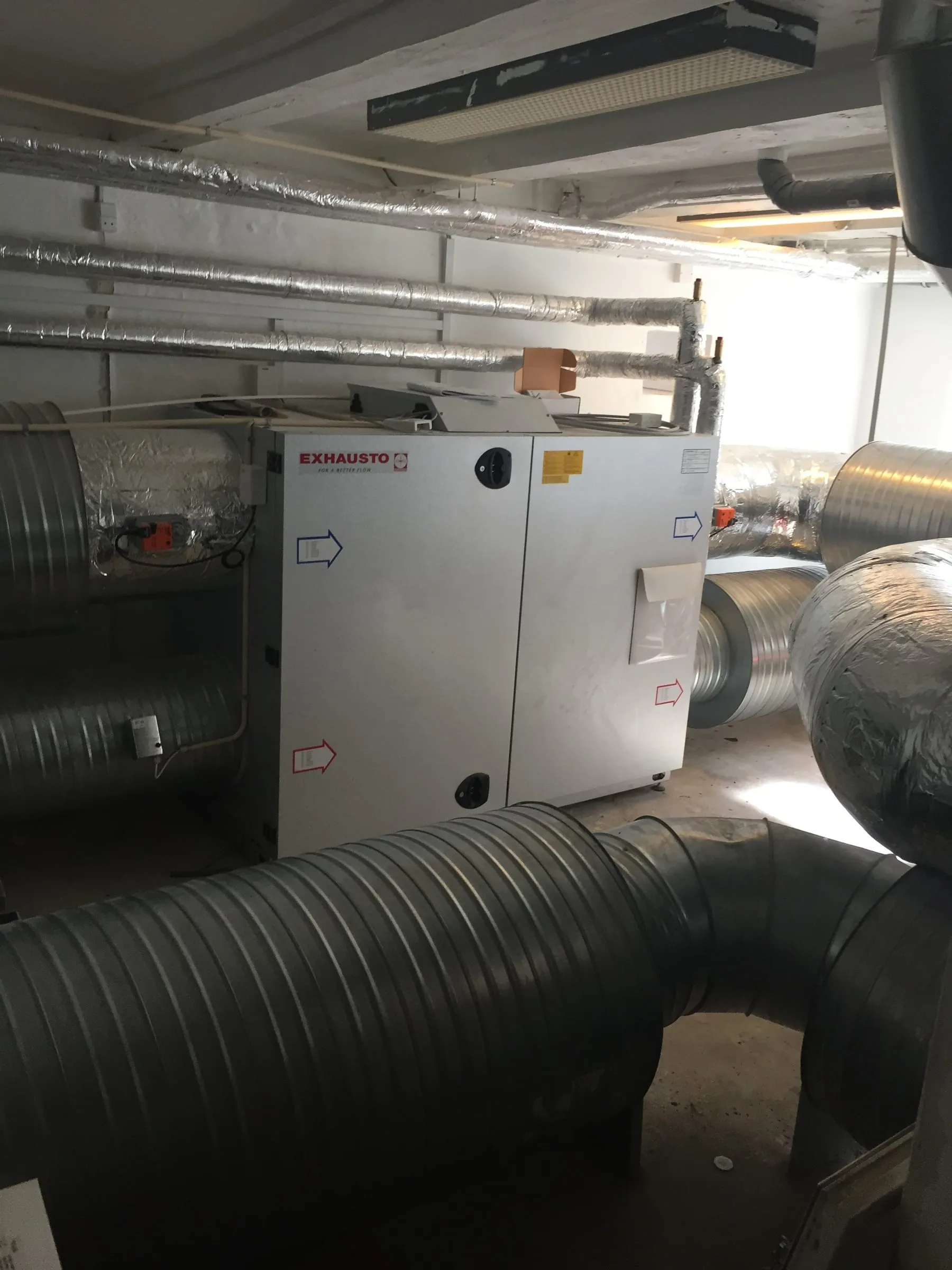

Gråt Exhausto-aggregat mellem spirokanaler og isolerede kanaler og rør i tagrummet, Helsinge Skole, bibliotek
Exhausto-aggregatet og de isolerede kanaler i tagrummet. Foto: Helsingør Ventilation.

Kort svar

Gribskov Kommune ombyggede Helsinge Skole og biblioteket fra 2011 til 2012. Vi leverede et nyt ventilationsanlæg på 8.500 m³/h til biblioteket og lavede samtidig VVS-arbejdet. Aggregatet står i tagrummet lige over børne- og ungebiblioteket, uden at man kan høre det.

Nyt anlæg i biblioteket
8.500m³/h

Faktaboks

Sag
Helsinge Skole, bibliotek
Bygherre
Gribskov Kommune
Rådgiver
Ingeniørfirmaet Henrik Larsen A/S og Grontmij (akustik)
Entrepriseform
Fagentreprise
Omfang
Nyt ventilationsanlæg på 8.500 m³/h til biblioteket og VVS-arbejder i ombygningen af den eksisterende skole og biblioteket.
Branche
Skole og uddannelse
Adresse
Skolegade 43, 3200 Helsinge
År
2012

Sagen i tre trin

  1. 01

    Behovet

    Skolen og biblioteket skulle bygges om, og biblioteket skulle have nyt ventilationsanlæg, så luften passer til et rum med mange elever.

  2. 02

    Det svære

    Det var en eksisterende bygning, og der var kun plads til aggregatet i tagrummet lige over børne- og ungebiblioteket på 1. sal. Aggregatet vejer omkring 1.100 kg og skulle stå på en let konstruktion.

    Biblioteket måtte ikke få mere end 30 dB fra anlægget. Akustikeren krævede derfor, at aggregatet blev stillet vibrationsisoleret på en spærremasse med vibrationsdæmpere.

  3. 03

    Det vi gjorde

    Vi leverede og monterede et Exhausto VEX280-aggregat på 8.500 m³/h i tagrummet med isolerede kanaler ned til biblioteket.

    Aggregatet blev stillet på en spærremasse med vibrationsdæmpere, så hverken lyd eller rystelser når ned i biblioteket.

    Vi udførte også VVS-arbejdet til anlægget.

Fotos fra sagen

  • Gråt Exhausto-aggregat mellem spirokanaler og isolerede kanaler og rør i tagrummet, Helsinge Skole, bibliotek
    Exhausto-aggregatet og de isolerede kanaler i tagrummet. Foto: Helsingør Ventilation.

Spørgsmål om sagen

Hvordan kan et aggregat på 1.100 kg stå lige over biblioteket?

På Helsinge Skole står aggregatet i tagrummet lige over børne- og ungebiblioteket på 1. sal. Det vejer omkring 1.100 kg og skulle stå på en let konstruktion. Kravet i sagen var højst 30 dB fra anlægget i biblioteket, så akustikeren krævede aggregatet stillet vibrationsisoleret. Det står derfor på en tung spærremasse og vibrationsdæmpere, så rystelser ikke føres ud i den lette konstruktion.
