Erhverv og lab · Hillerød

Biogen, Hillerød

Kort svar

Biogen fik ny ventilation til kontoretagen på 3. sal i hovedbygningen i Hillerød. Vi leverede et nyt aggregat på taget, der blev løftet på plads med kran. Hvert kontor og mødelokale har VAV-regulering, og anlægget styres via bygningens CTS efter rumtemperatur.

Ca., indblæsning: 10.000m³/h
Kontoretagen: 3.sal

Faktaboks

Sag: Biogen, Hillerød
Bygherre: Biogen
Rådgiver: Sweco
Entrepriseform: Fagentreprise
Omfang: Nyt anlæg på tag med VAV-styring af kontorer og mødelokaler.
Branche: Erhverv og lab
Adresse: Biogen Allé 1, 3400 Hillerød
År: 2015

Sagen i tre trin

01
Behovet
Kontoretagen skulle indrettes med nye kontorer og mødelokaler. Ventilationen skulle kunne følge brugen i hvert rum og spille sammen med bygningens CTS.
02
Det svære
Aggregatet skulle løftes op på taget med kran, og kanalerne skulle føres over loft mellem mange andre installationer.
03
Det vi gjorde
Vi leverede et nyt aggregat fra ClimateConsult. Det blev løftet op på taget med kran og tilsluttet nye kanaler ned til 3. sal.
Hvert kontor og mødelokale har VAV-spjæld på både indblæsning og udsugning, så luften følger behovet. Et hovedspjæld og trykregulering holder balancen i anlægget.
Anlægget startes og overvåges via CTS og styres efter rumtemperatur. Brandspjældene testes automatisk hver uge.
Ved indreguleringen i september 2015 målte vi 9.974 m³/h indblæsning mod 10.054 m³/h projekteret, under 1 % fra det beregnede.

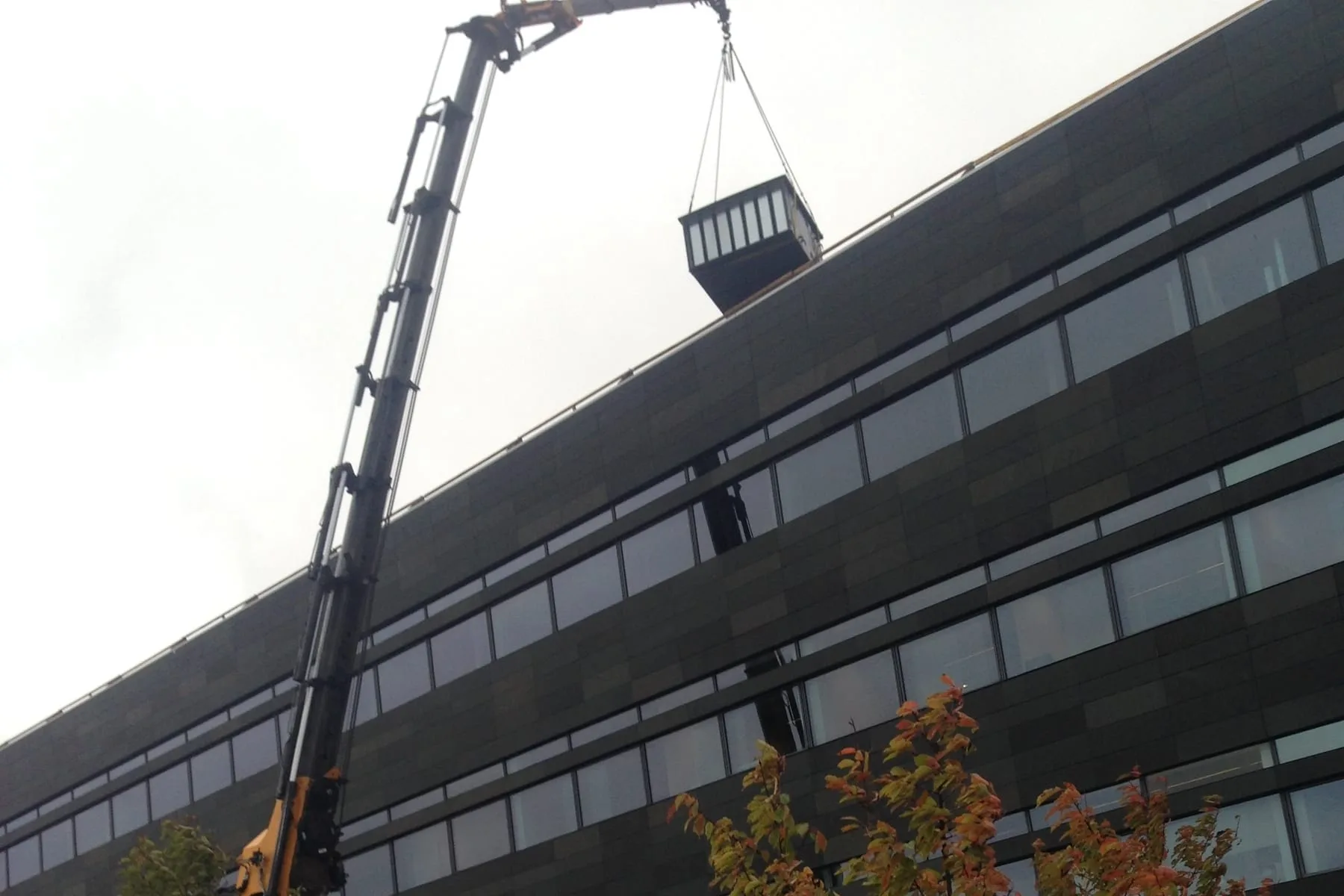

Kran løfter en del af aggregatet op til taget langs en mørk facade med vinduesbånd, Biogen, Hillerød — Aggregatet løftes op på taget med kran. Foto: Helsingør Ventilation.

Anlæggene

Projekterede og målte luftmængder ved indreguleringen i september 2015.

Anlæg	Betjener	Aggregat	Luftmængde, krav	Luftmængde, målt
Indblæsning	3. sal nord, syd og vest	Fläkt Woods på taget, via ClimateConsult	10.054 m³/h	9.974 m³/h
Udsugning	3. sal nord, syd og vest	Fläkt Woods på taget, via ClimateConsult	10.937 m³/h	10.881 m³/h
Komponenter	Kontorer og mødelokaler		Trox-armaturer · Lindab VAV-spjæld til indblæsning · Øland VAV til udsugning · VAV-hovedspjæld og trykregulering · brandspjæld
Styring	Hele anlægget		Via CTS efter rumtemperatur · ugentlig test af brandspjæld efter DS 428

Fotos fra sagen

Klik for at se dem store. 8 fotos.

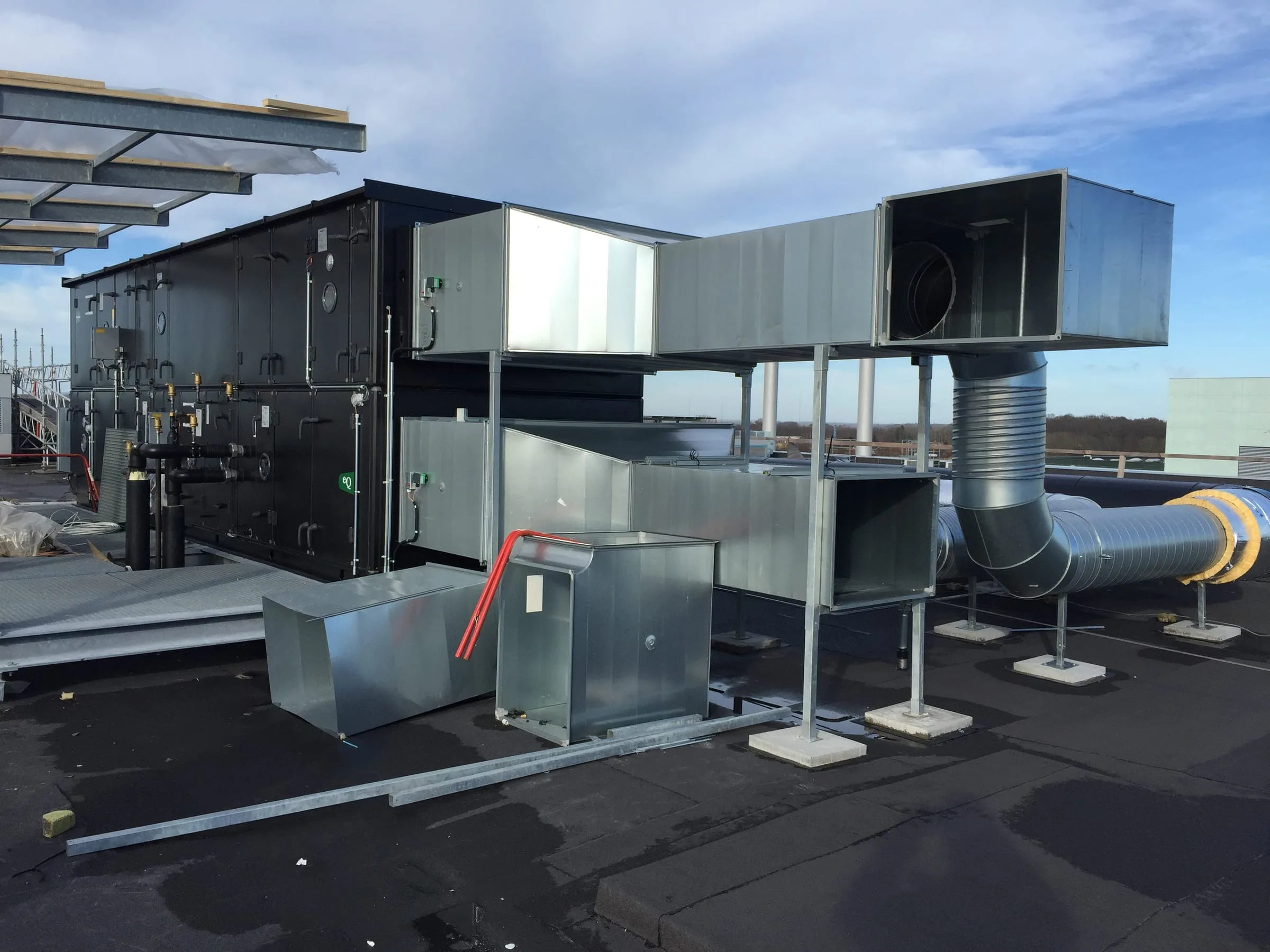

Det nye aggregat og kanalerne på taget. Foto: Helsingør Ventilation.
Aggregatet løftes op på taget med kran. Foto: Helsingør Ventilation.

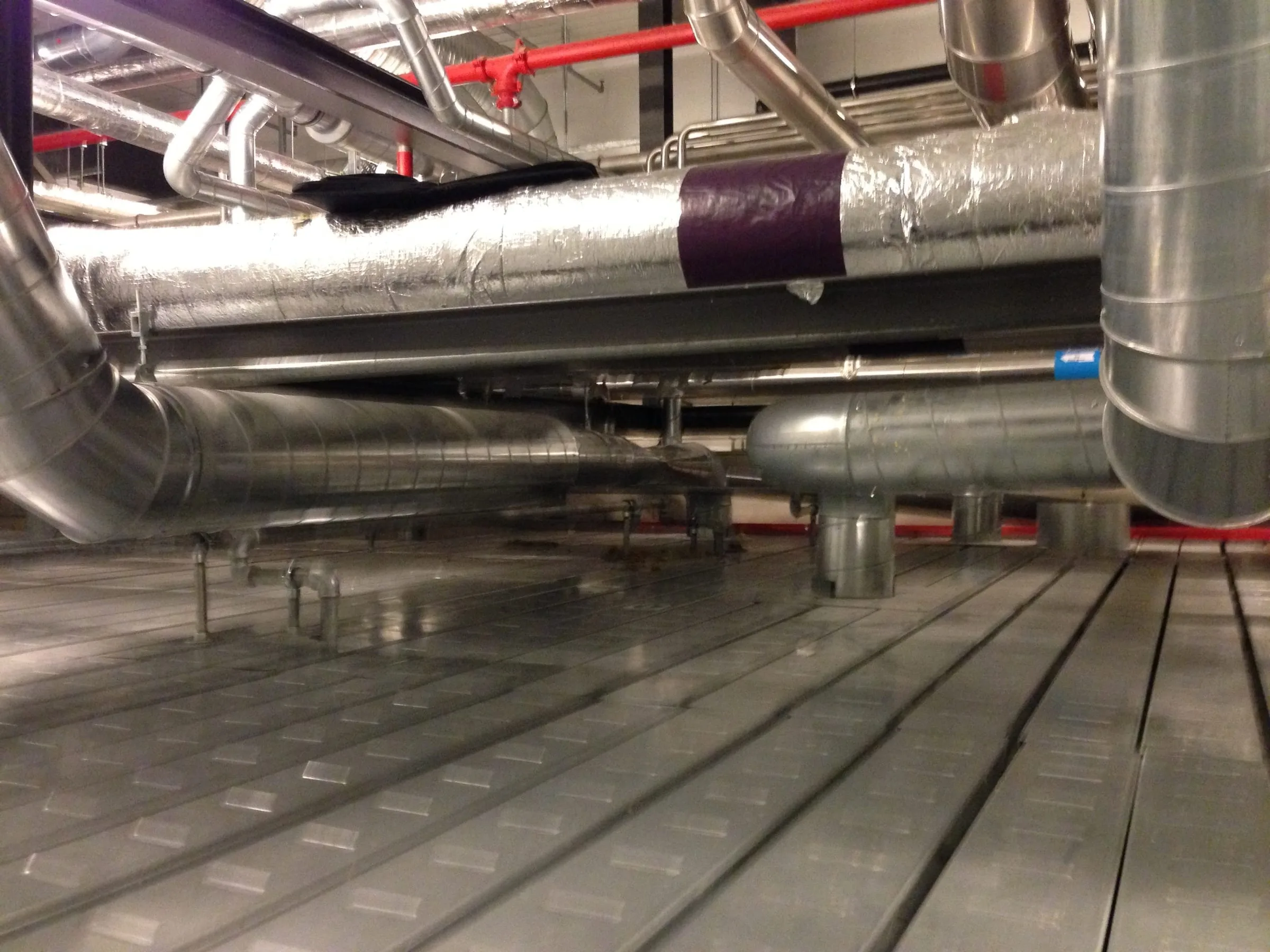

Kanaler og VAV-spjæld over loftet. Foto: Helsingør Ventilation.

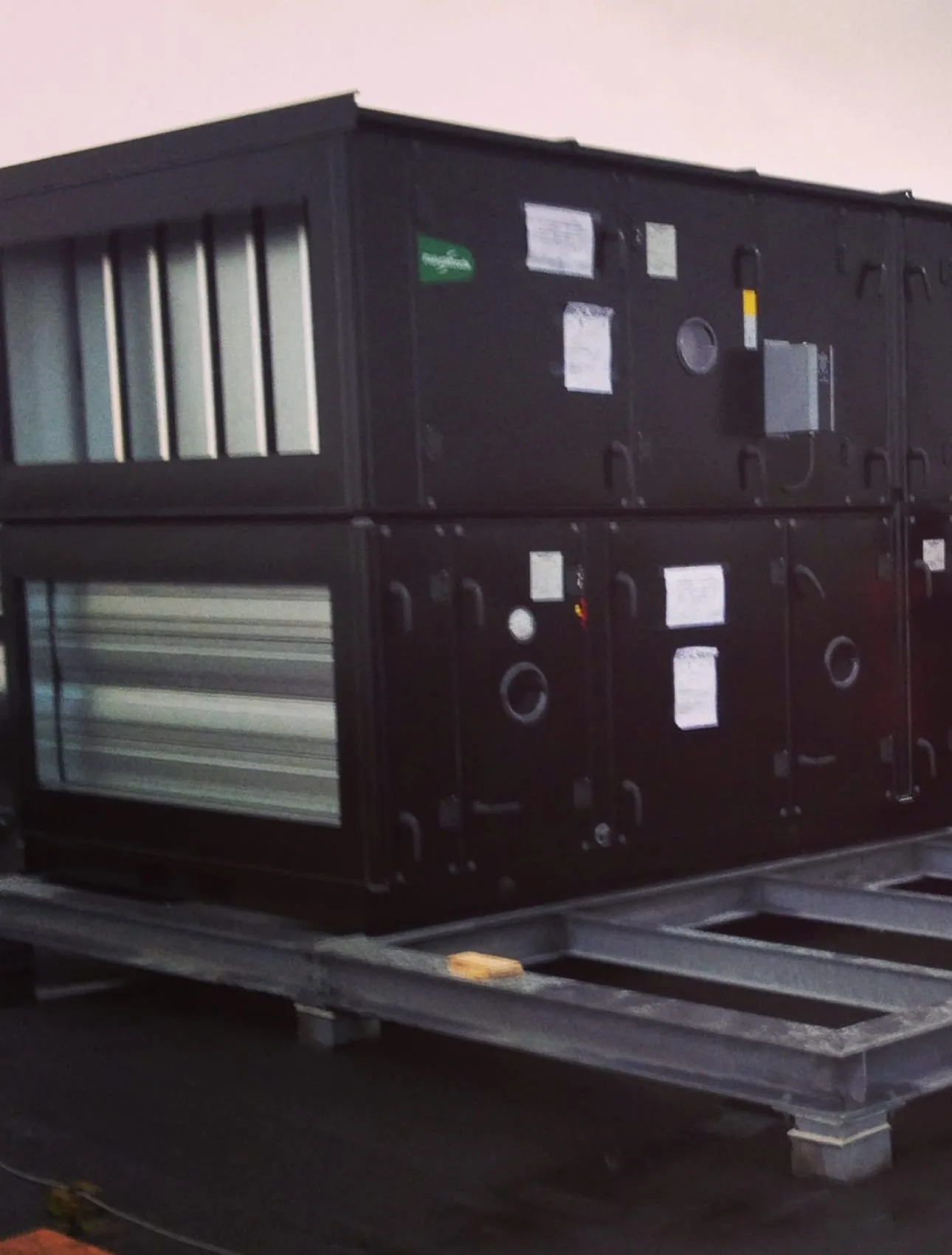

Aggregatet samles på taget. Foto: Helsingør Ventilation.

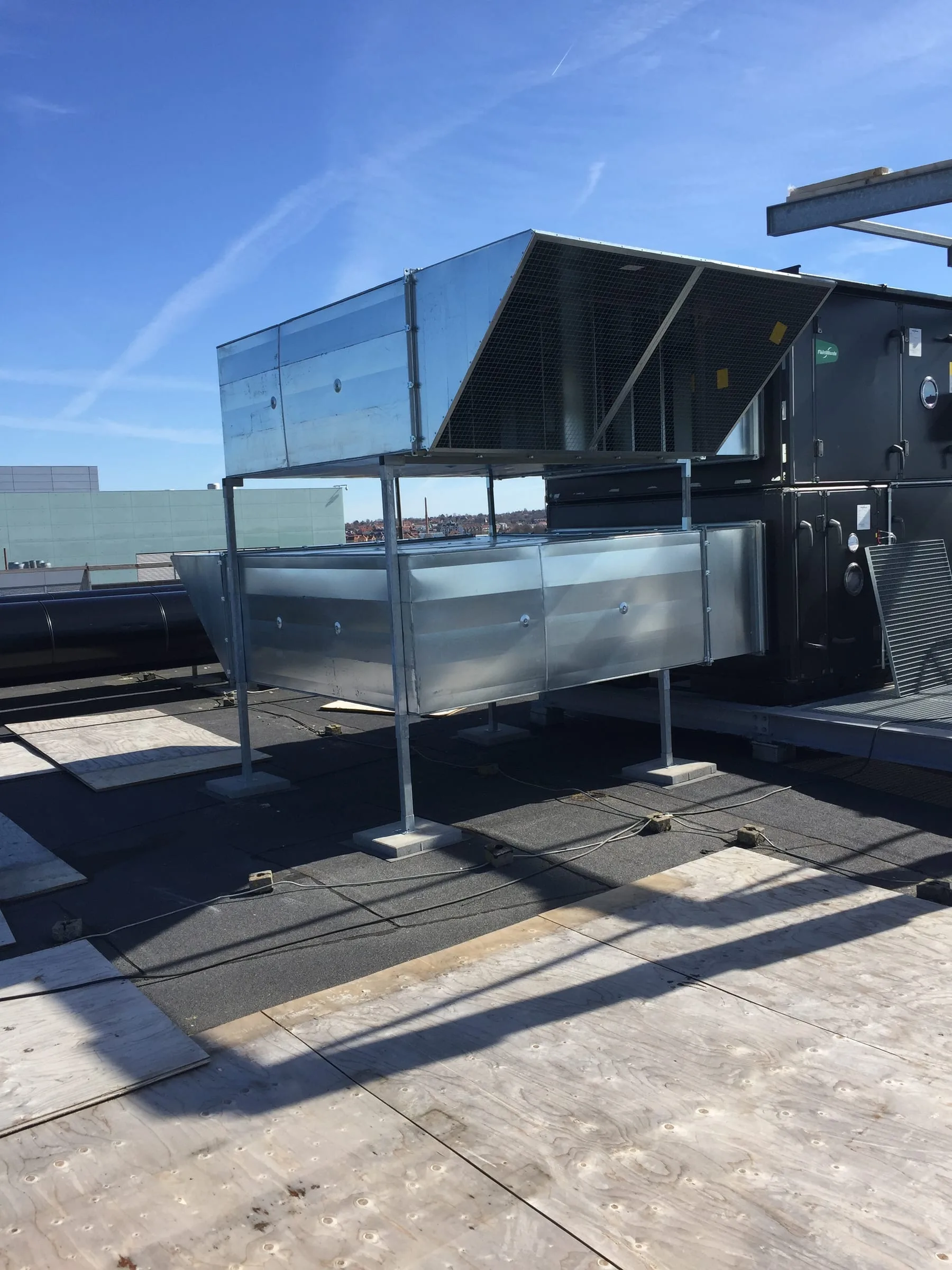

Færdigt aggregat med inddækning på taget. Foto: Helsingør Ventilation.

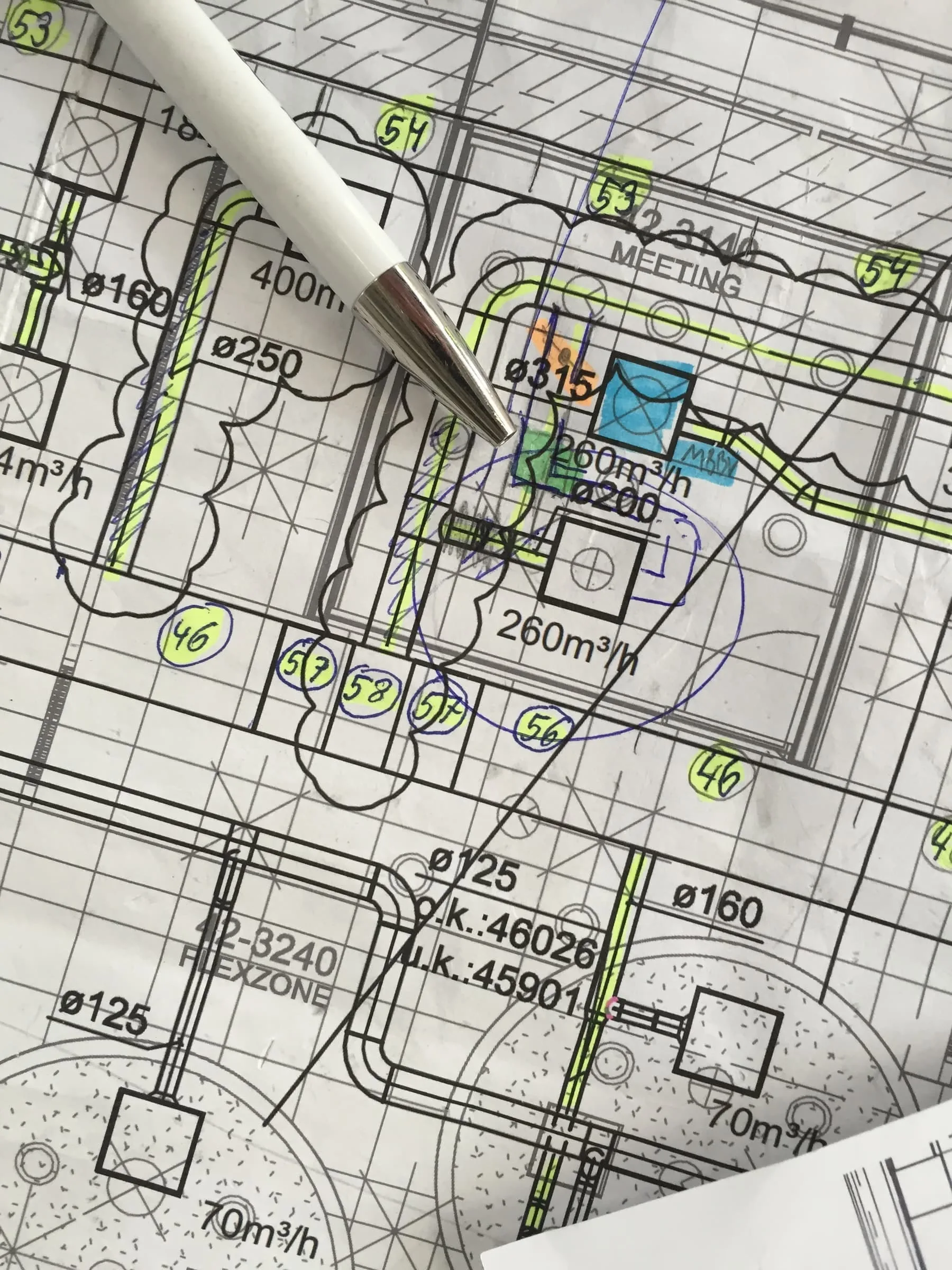

Tegning med luftmængder, afkrydset under indreguleringen. Foto: Helsingør Ventilation.

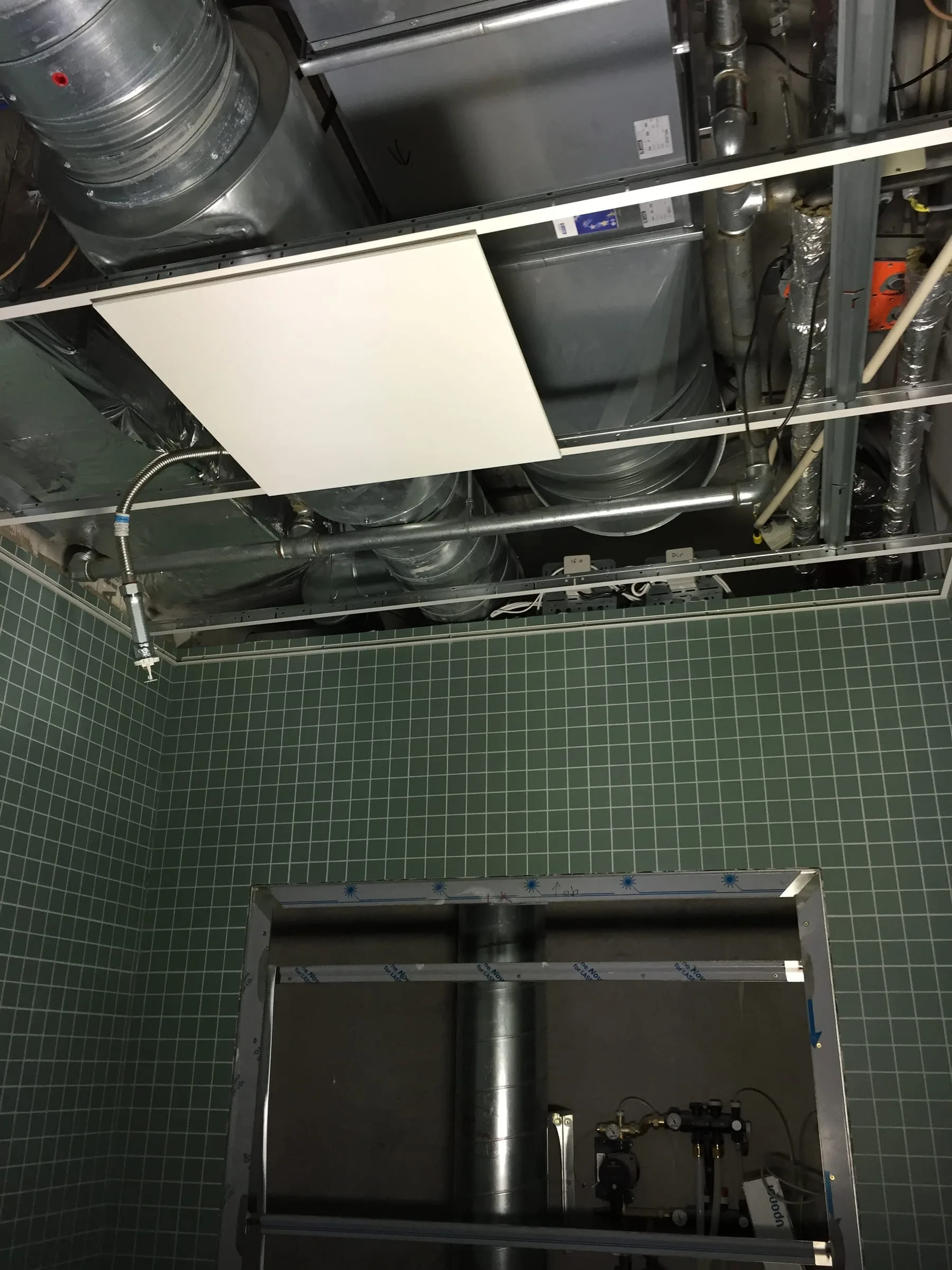

Kanaler og VAV-spjæld over det nedhængte loft. Foto: Helsingør Ventilation.
